Egyirányú szövet gyártósor
A Kuntai prepreg gép stabil mechanikai működésű hengereket és profilozott eszközöket alkalmaz, amelyek egyenletesen osztják el a szálakat, a gyantaalapú ragasztót pedig a film vagy a leválasztó papír áztatására, rögzítésére és szilárdítására használják, majd a hátsó részen szárítják és feltekerik.
Ez a termék alacsony sűrűségű, kopásálló, ütésálló, vágásálló és rugalmas tulajdonságokkal rendelkezik. Széles körben alkalmazzák speciális védelmi anyagokban, például puha golyóálló mellényekben, könnyű golyóálló sisakokban, könnyű golyóálló páncéllemezekben, szúrás- és vágásálló ruházati bélésekben, valamint speciális közösségi rendvédelmi eszközökben.
Legfőbb tulajdonságok
Innovatív kialakítás és megbízható működés
A gép stabil mechanikai működésű hengereket és profilozott eszközöket alkalmaz a huzalok egyenletes eloszlatására, a gyanta ragasztóval történő átitatásra, valamint a fólia vagy leválasztópapír ragasztására és szilárdítására. A folyamat a hátsó részen szárítással és tekercseléssel zárul, garantálva a hatékonyságot és a precizitást.
Sokoldalúság és precizitás
A gép úgy lett kialakítva, hogy mind az UHMW-PE, mind az UD Aramid szövetek kezelésére alkalmas legyen, biztosítva az egyenletes laminálást, amely mentes a deformációtól, hólyagosodástól vagy gyűrődésektől.
Fejlett laminálási technológia
Stabil mechanikai alkatrészeket és egy ultramagas nyomású rendszert alkalmaz a huzalok egyenletes eloszlatására és a gyanta impregnálására, amit ortogonális 0/90º kompozit laminálás követ a kiváló eredmények érdekében.
Intelligens vezérlőrendszer
A gép HMI+PLC interfésszel van felszerelve, amely egyszerűsíti a működést, növeli a termelési hatékonyságot, és minimalizálja a manuális beavatkozás szükségességét.
Folyamat áttekintése
A csőszerű, ultra-nagymolekulájú polietilén szálak precíz letekercselésével kezdve a gép gondosan irányítja a folyamat minden lépését:
-
Szálletekercselés és kötegelés: A szálak rendezett elrendezése és kötegelése az egyenletesség érdekében.
-
Láncfonás és terítés: Párhuzamos igazítás és megfelelő feszesség biztosítása a sima felület érdekében.
-
Mártás/Bevonás: Precíz gyantafelvitel az egyenletes bevonatért.
-
Filmborítás: PE hordozófilm réteggel kombinálva a szilárdság és védelem növelése érdekében.
-
Szárítás és kötés: Hengeres hőkezelés oldószerpárologtatással, amely megszilárdítja a gyantamátrixot.
-
Irányítás és feltekerés: A folyamat végén a szálak rendezett feltekerése történik, készen állva a további feldolgozásra.
Ez az átfogó megközelítés garantálja a kiváló minőségű eredményeket és a kivételes teljesítményt a fejlett textilipari alkalmazások során.
Száladagoló állvány → Rendezés → Láncfonás → Szálkiterítés → Átitatás → Membránbevonás → Szárítás → Húzás → Visszacsévélő eszköz

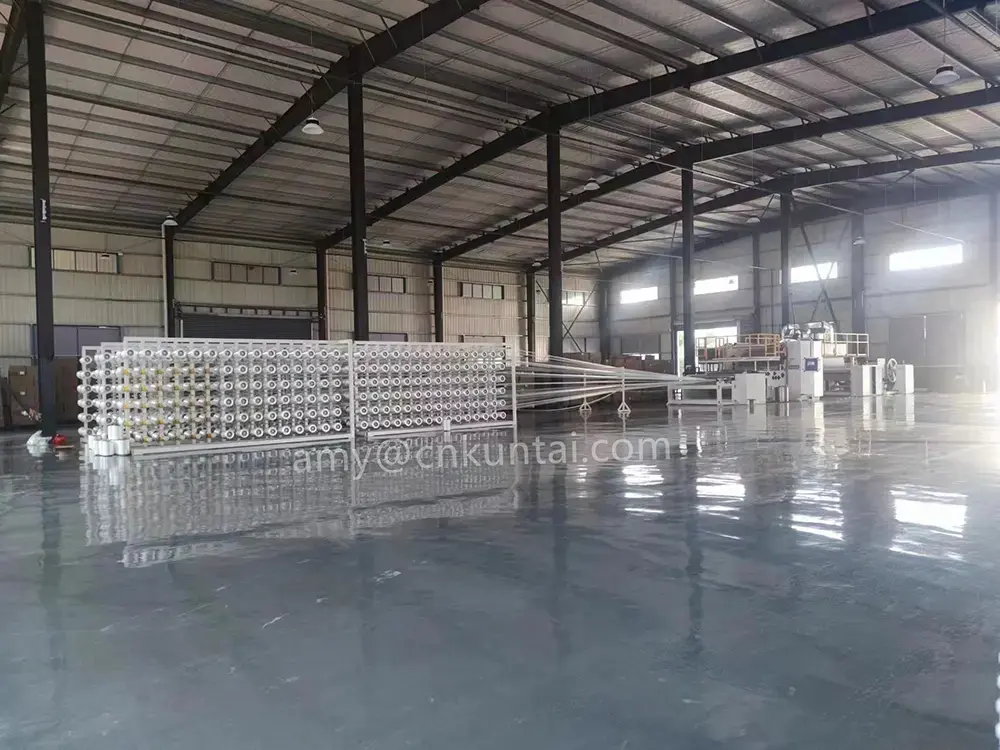

Az ultra-nagymolekulájú polietilén szálat a tekercsre helyezik, majd a kötegelő eszközre vezetik, ahol párhuzamosan elrendezik. A párhuzamos PE szálakat csoportosítás után a kiegyenlítő eszközön vezetik át, hogy szoros és párhuzamos szálkötegeket képezzenek. A szalag kibontása után feszességet alkalmaznak, hogy biztosítsák a szalag simaságát.
Miután a szálat átitatják a ragasztóeszközzel, az egyenletes szálkötegeket a PE hordozófilmmel átvezetik a ragasztóeszközön. Ezután a gyantarendszer oldószerét a meleg henger párologtatja el, így megszilárdulva kialakul az egységes PEUD szövet.
Ez a folyamat garantálja az anyag kiváló minőségét és egyenletes szerkezetét, amely a továbbfeldolgozáshoz és speciális ipari alkalmazásokhoz ideális.
Specifikációs paraméterek
Anyagszélesség | ≤ 1650 mm |
Használt ragasztó | vízbázisú |
Ragasztási módszer | mártás/bevonás |
Szálterítés módja | mechanikus több henger + profilozott |
Vezérlési mód | HMI+PLC |
Meghajtásvezérlés | változtatható frekvencia + szervó meghajtás |
Lamináló henger | külső keringtetésű hőolaj henger |
Fűtési mód | keringtetett hőolaj |
Hőmérséklet-szabályozási mód | 60 kW-os külső formázó olajmelegítő |
Dinamikus egyensúly | súrlódó tükörfelületű henger/melegítő henger |
Hengerfelület kezelése | súrlódó henger tükörszint 14 |
Teljesítmény | 90 kW |
Kompozit sebesség | 5-11 m/perc |
Áramellátás | 380 V/50 Hz |
Hossz * szélesség * magasság | 31500 * 5180 * 3000 mm |
Berendezés hengerfelülete | 2000 mm |
